T_图_Graph

建议先阅读: G 栈 Stack, H 队列 Queue

---

原理

图是什么

社交网络中每个人是顶点，好友关系是边——你和朋友的”距离”是一度人脉，朋友的朋友是二度人脉。地图上每个路口是顶点，道路是边——GPS 导航就是在加权图上求最短路径。图是最灵活的数据结构：树是”无环连通图”，链表是”每个节点恰好一条出边的有向图”，哈希表的冲突链是”每个桶一条出边的图”——几乎所有数据结构都是图的特例。

与其他数据结构的对比：

	数组/链表	树	图
结构	线性	层次	任意
节点关系	前驱/后继	父/子	任意多邻居
典型操作	按下标访问	遍历/搜索	路径查找/连通性/排序
复杂度	$O(1)$ 或 $O(n)$	$O(\log n)$ 或 $O(n)$	$O(V+E)$

图在哪里

• 地图导航：加权图 + Dijkstra/A* 寻路——Google Maps 每次导航本质是图搜索
• 社交网络：好友推荐（二度好友 = BFS 两层）、影响力分析（连通分量大小）
• 包依赖管理：npm/pip 的依赖关系是有向图，安装顺序 = 拓扑排序——环检测发现循环依赖
• 编译器：函数调用图 + 拓扑排序确定编译顺序；控制流图 + DFS 检测死循环
• 网络流：物流/供水/电路的最大流量 = 最大流问题（Dinic 算法）

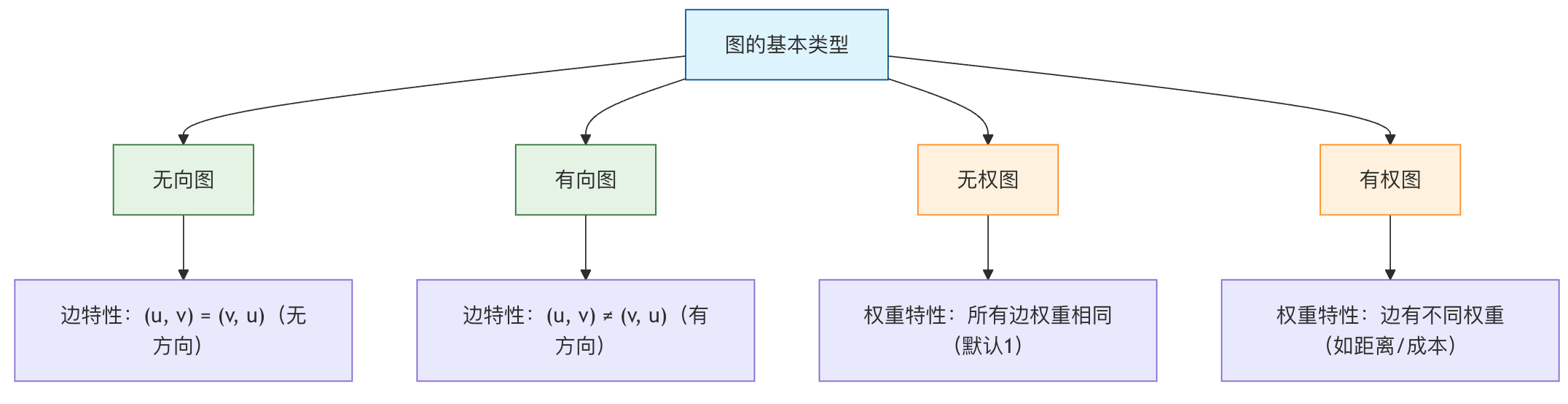

图的分类

维度	类型	说明
方向	有向图 / 无向图	边是否有方向
权重	加权图 / 无权图	边是否有数值权重
连通性	连通 / 非连通	任意两点是否可达
密度	稠密图（$E\approx V^2$）/ 稀疏图（$E\approx V$）	边的数量级

两种存储方式

	邻接矩阵	邻接表
空间	$O(V^2)$	$O(V+E)$
判边 $(u,v)$ 是否存在	$O(1)$ — 直接访问 matrix[u][v]	$O(\mathrm{deg}(u))$ — 遍历邻接表
遍历所有邻居	$O(V)$ — 扫描整行	$O(\mathrm{deg}(u))$ — 仅遍历存在的边
适用	稠密图（$E\approx V^2$），Floyd-Warshall	稀疏图（$E\ll V^2$），DFS/BFS/Dijkstra

邻接表的实现细节：实际工程中，邻接表用 vector<vector<int>> 或 CSR 格式（类比稀疏矩阵一章）而非链表——因为 vector 的缓存友好性更好，且边的集合在构建后很少改变。

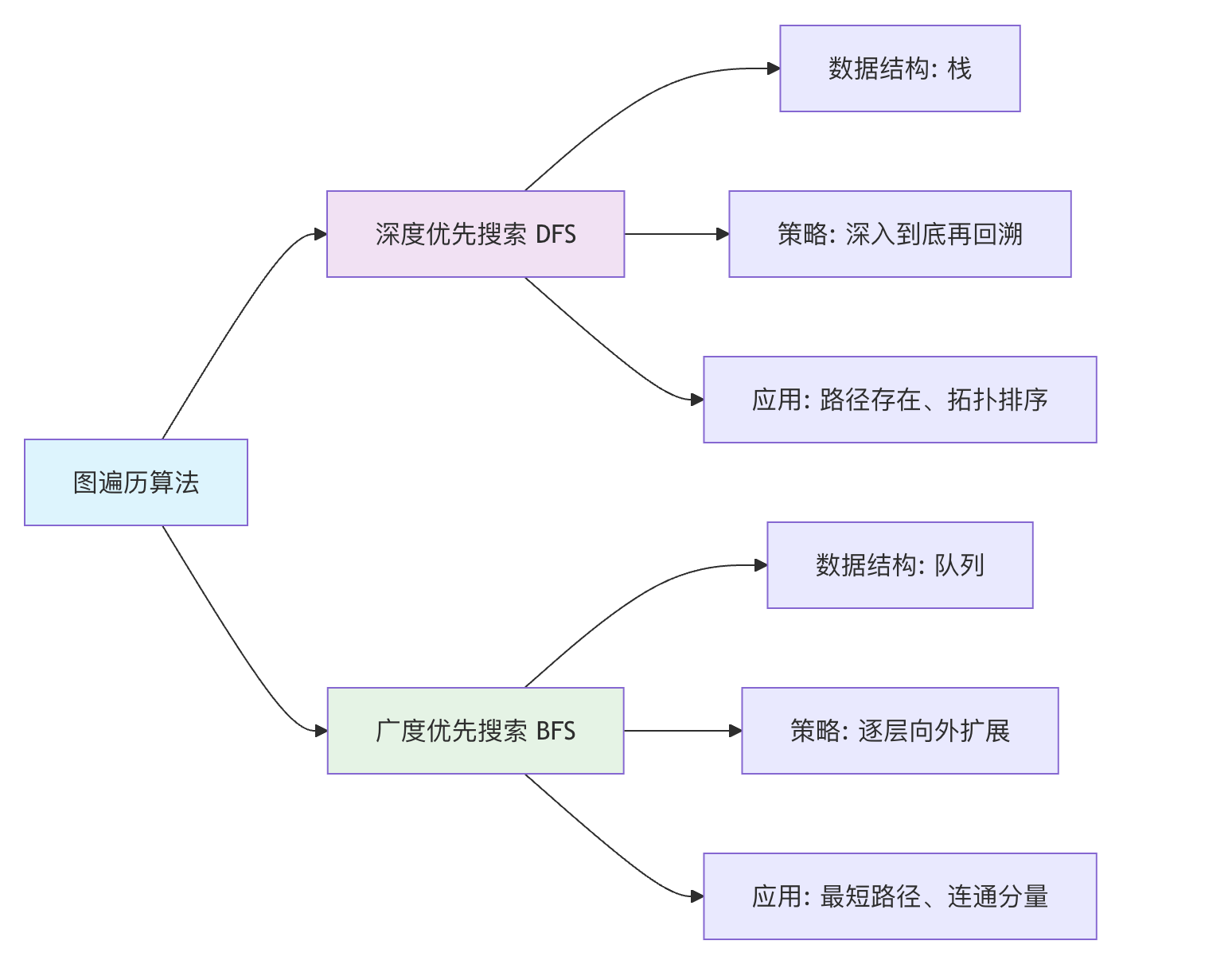

BFS 与 DFS

BFS 和 DFS 是图遍历的两条基本路径：

	BFS	DFS
数据结构	队列	栈（递归/显式）
遍历特性	层序：先处理最近发现的节点	深度优先：一路到底再回溯
最短路	无权图的单源最短路径——首次发现即是最短	不保证最短路
适用问题	最短路径、二分图判定、最小生成树（Prim）	拓扑排序、强连通分量、回溯搜索
复杂度	$O(V+E)$	$O(V+E)$

Dijkstra 算法

Dijkstra 算法求解非负权图上的单源最短路径。BFS 是 Dijkstra 在边权全为 1 时的特例——因为队列的 FIFO 性质天然维护了”距离递增”。

算法正确性基于贪心选择性质：

$$\text{设 }d(v)\text{ 是当前已知的从源点到 }v\text{ 的最短距离。}$$

每次从优先队列中取出 $d(v)$ 最小的顶点 $v$，此时 $d(v)$ 已为最终最短距离——因为任何尚未处理的顶点 $u$ 都有 $d(u)\ge d(v)$，而所有边权非负，不可能通过 $u$ 再找到更短的到 $v$ 的路径。

$$d_{\text{final}}(v)=d(v)\text{（一旦被优先队列弹出，即为终值）}$$

复杂度分析：

• 朴素实现（每次遍历所有顶点找最小值）：$O(V^2)$
• 二叉堆：$O((V+E)\log V)$ —— 优先队列加速
• 斐波那契堆：$O(E+V\log V)$（理论最优，常数因子大）

BFS → Dijkstra → A*

这三者构成一个连续谱：

BFS: 队列 (FIFO) 边权全为 1 ← 处理时间最早 = 距离最近
Dijkstra: 优先队列（最小堆） 边权 ≥ 0 ← 当前距离最小 = 最终最短距离
A*: 优先队列 + 启发式 边权 ≥ 0 ← d(v) + h(v) 最小（启发式估计到目标的剩余距离）

A* 将贪心选择从”已走距离最短”改为”已走距离 + 预计剩余距离最短”。若启发式函数 $h(v)$ 是可容许的（admissible，即 $h(v)\le$ 真实剩余距离），A* 保证最优解。从这层意义上看，Dijkstra 就是 A* 在 $h(v)=0$ 时的退化。

---

实现

加权邻接表

无权图的 BFS 只能求最短路径长度（边数），而 Dijkstra 需要边权重。我们用加权邻接表：

#include <stdlib.h>
#include <limits.h>

// 加权邻接表边节点
typedef struct WeightedAdjNode {
 int vertex;
 int weight;
 struct WeightedAdjNode* next;
} WeightedAdjNode;

typedef struct {
 int V;
 WeightedAdjNode** adj;
} WeightedGraph;

WeightedAdjNode* create_wadj_node(int v, int w) {
 WeightedAdjNode* node = malloc(sizeof(WeightedAdjNode));
 node->vertex = v;
 node->weight = w;
 node->next = NULL;
 return node;
}

void wgraph_init(WeightedGraph* g, int V) {
 g->V = V;
 g->adj = calloc(V, sizeof(WeightedAdjNode*));
}

void wgraph_destroy(WeightedGraph* g) {
 for (int i = 0; i < g->V; i++) {
 WeightedAdjNode* cur = g->adj[i];
 while (cur) {
 WeightedAdjNode* tmp = cur;
 cur = cur->next;
 free(tmp);
 }
 }
 free(g->adj);
}

// directed=1 有向，directed=0 无向
void wgraph_add_edge(WeightedGraph* g, int u, int v, int w, int directed) {
 WeightedAdjNode* node = create_wadj_node(v, w);
 node->next = g->adj[u];
 g->adj[u] = node;
 if (!directed)
 wgraph_add_edge(g, v, u, w, 1);
}

BFS / DFS 遍历（无权图）

typedef struct AdjNode { int vertex; struct AdjNode* next; } AdjNode;

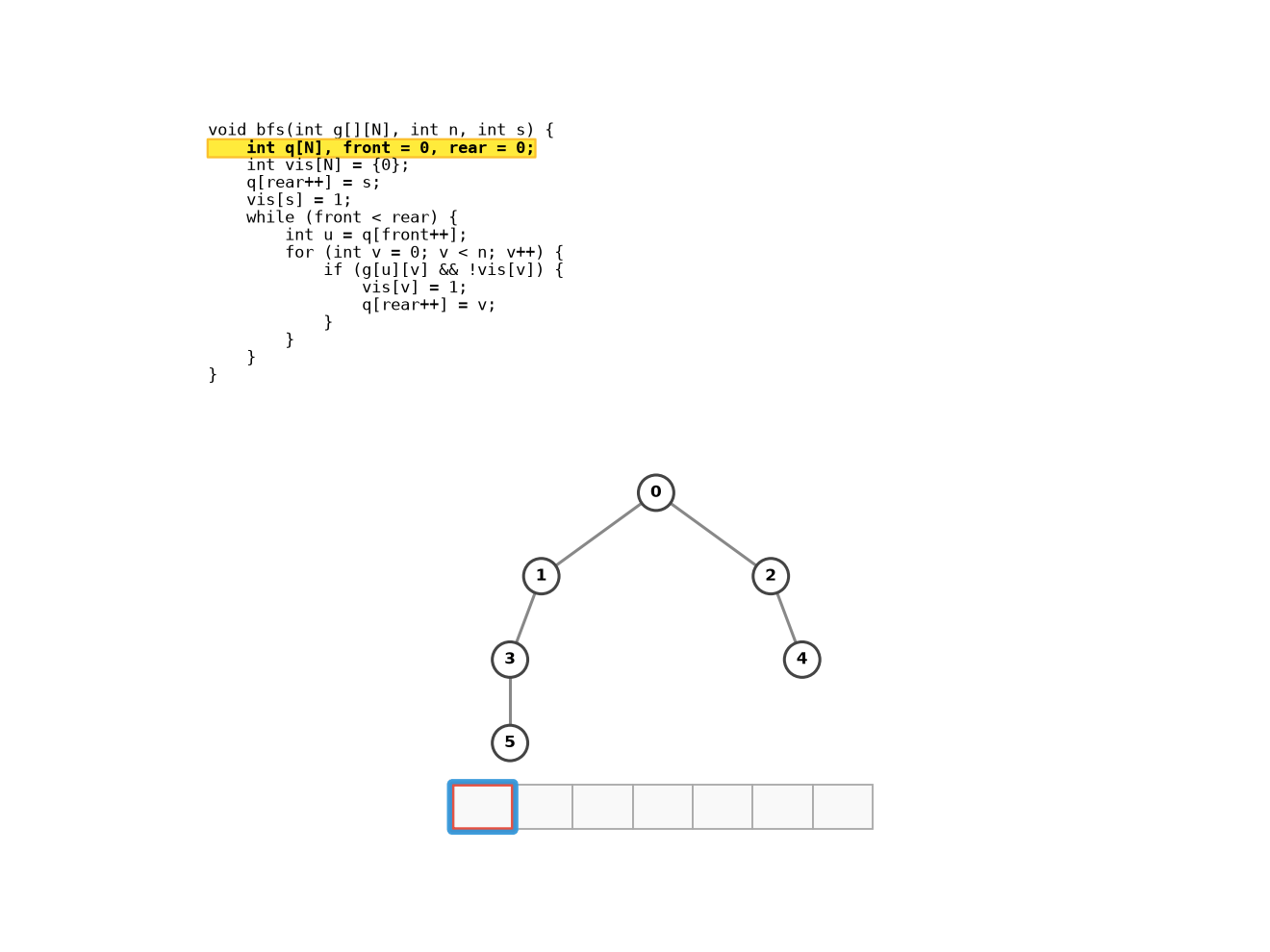

void graph_bfs(AdjNode** adj, int V, int start) {
 int* visited = calloc(V, sizeof(int));
 int* queue = malloc(V * sizeof(int));
 int head = 0, tail = 0;
 visited[start] = 1;
 queue[tail++] = start;
 while (head < tail) {
 int u = queue[head++];
 for (AdjNode* cur = adj[u]; cur; cur = cur->next)
 if (!visited[cur->vertex]) {
 visited[cur->vertex] = 1;
 queue[tail++] = cur->vertex;
 }
 }
 free(visited); free(queue);
}

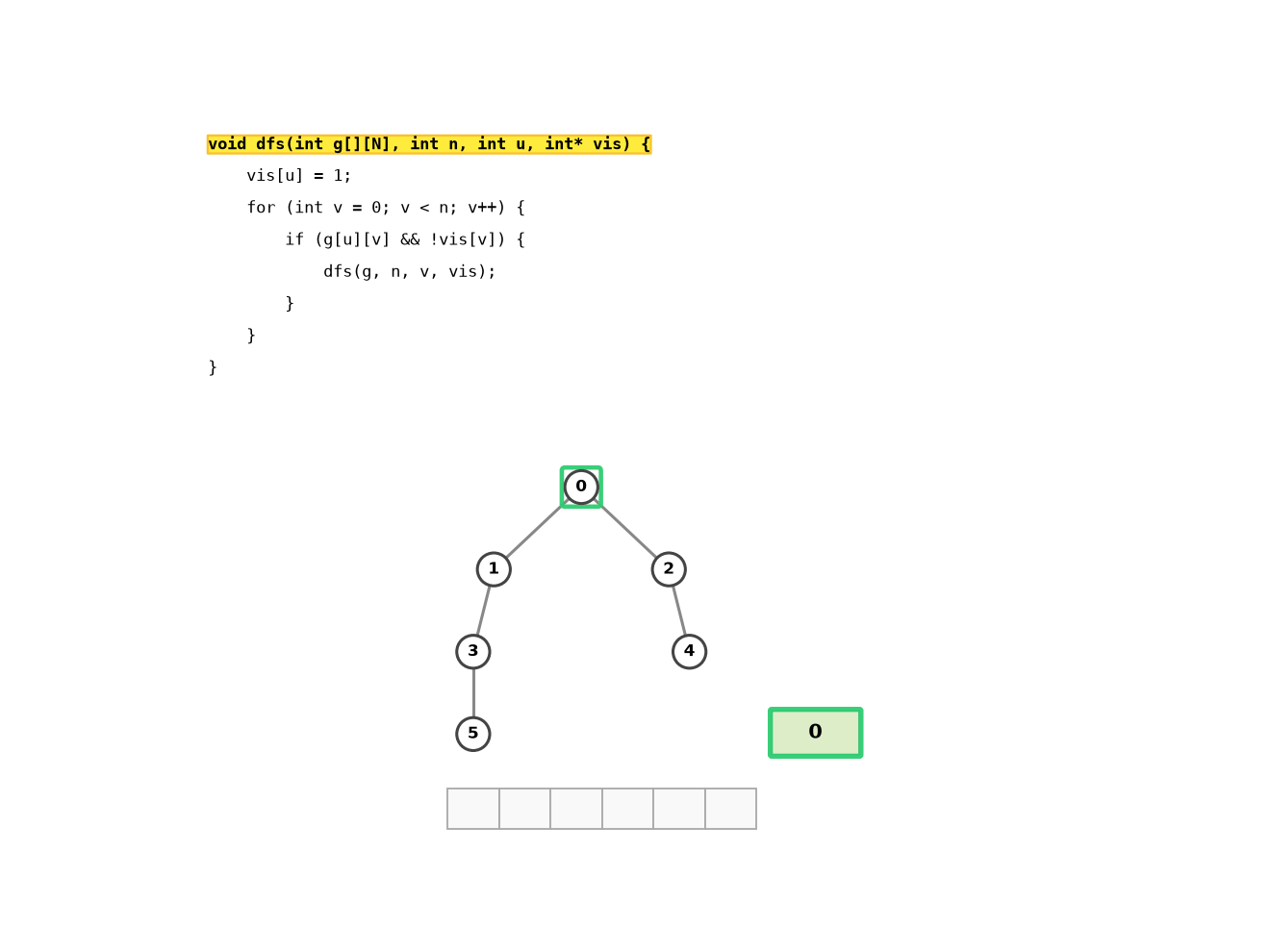

void graph_dfs(AdjNode** adj, int V, int start) {
 int* visited = calloc(V, sizeof(int));
 int stack[V], top = 0;
 stack[top++] = start;
 while (top > 0) {
 int u = stack[--top];
 if (visited[u]) continue;
 visited[u] = 1;
 for (AdjNode* cur = adj[u]; cur; cur = cur->next)
 if (!visited[cur->vertex])
 stack[top++] = cur->vertex;
 }
 free(visited);
}

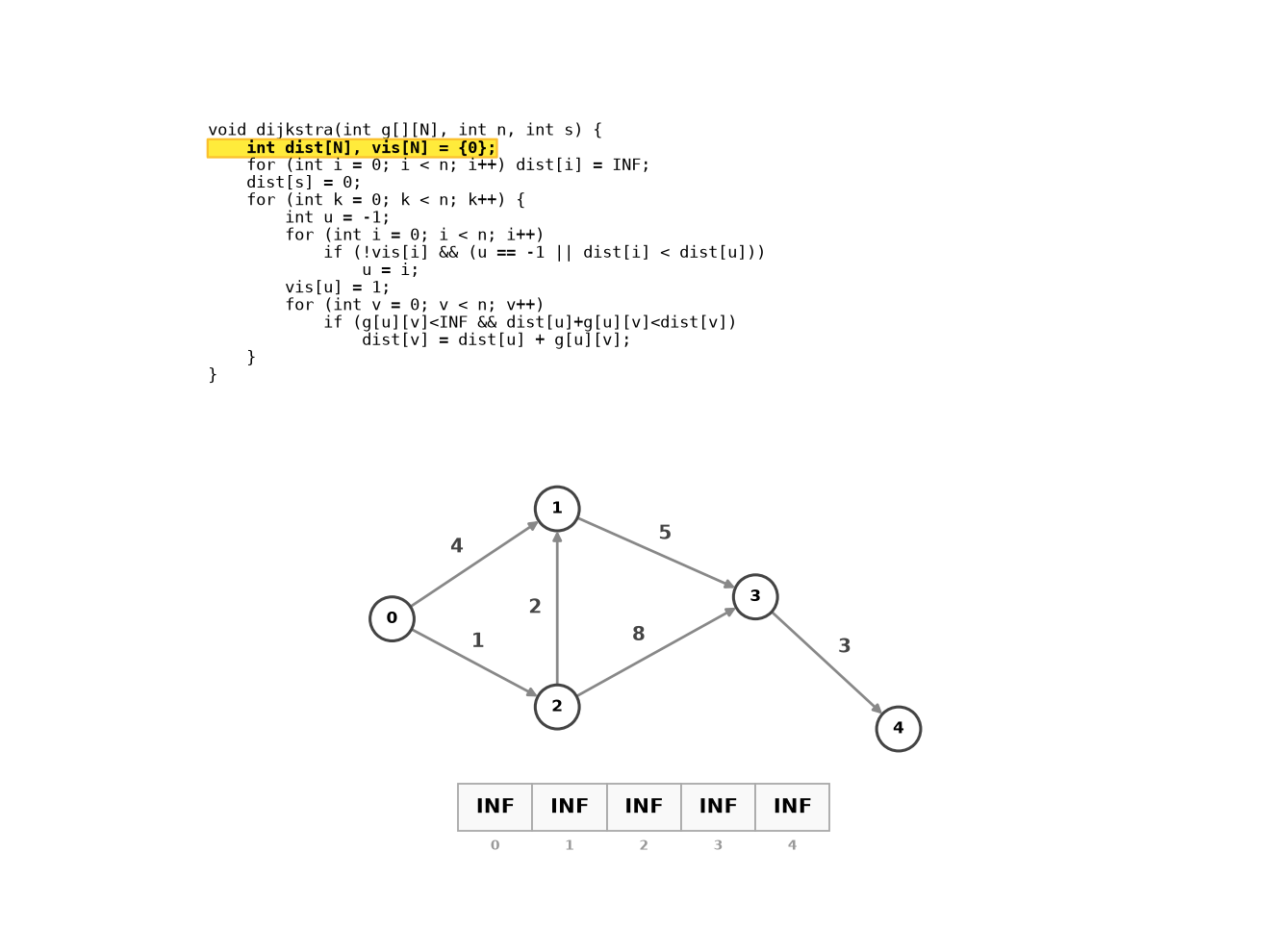

Dijkstra 最短路径

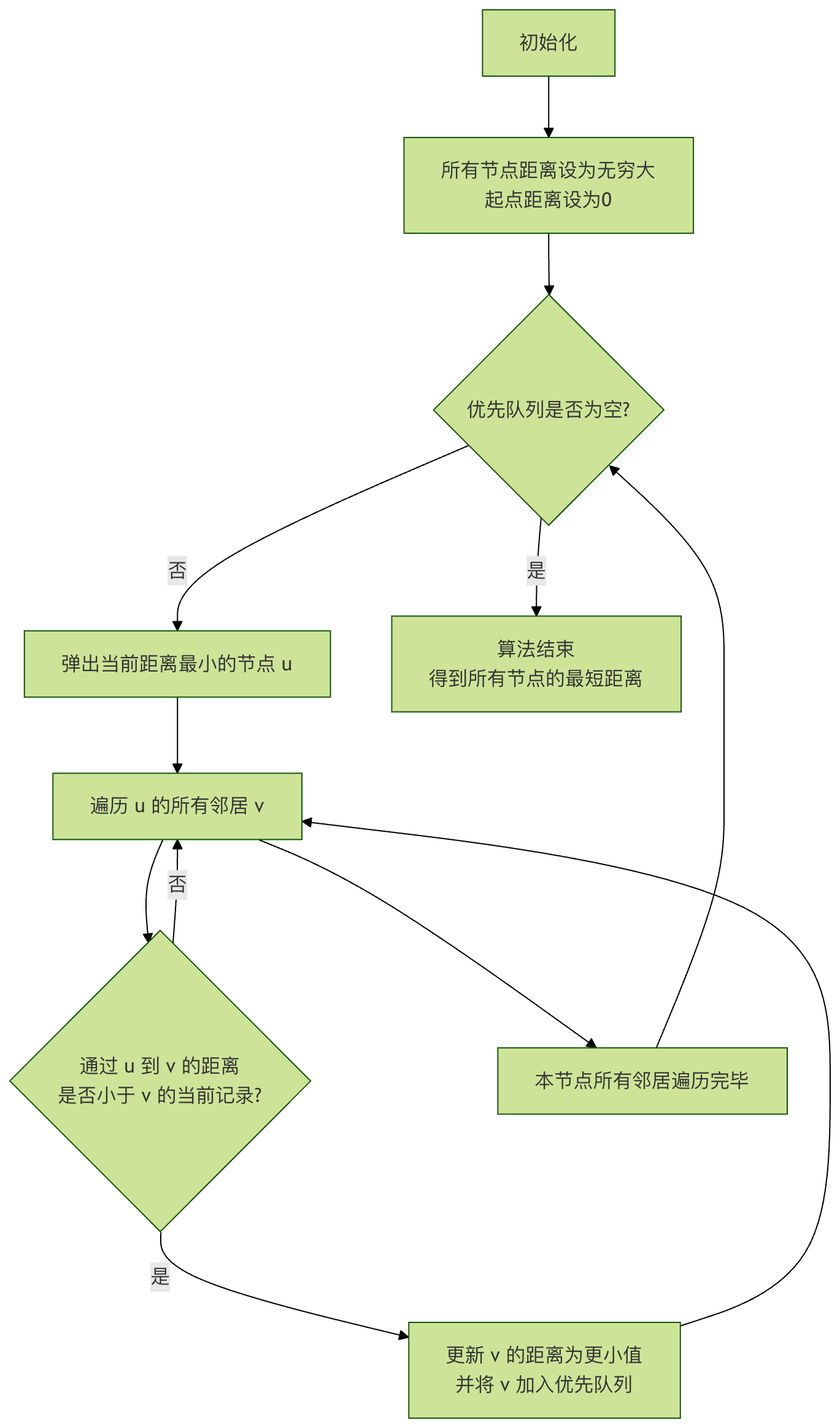

Dijkstra 的核心思想是贪心：每次从未确定的顶点中选出距离起点最近的顶点，用它去松弛其邻居。重复 V 次，每次选最近顶点需要 O(V)，总 O(V^2)。用最小堆优化后选顶点降为 O(log V)，总 O((V+E)log V)。

flowchart TD
 A["dist[start]=0, 其余 dist=INF"] --> B{"所有顶点已确定？"}
 B -->|否| C["从未确定顶点中选 dist 最小的 u"]
 C --> D["标记 u 为已确定"]
 D --> E["遍历 u 的每个邻居 v"]
 E --> F{"dist[u] + w(u,v) < dist[v]?"}
 F -->|是| G["更新 dist[v]"]
 G --> H["将 (v, dist[v]) 入堆"]
 H --> E
 E --> B
 B -->|是| I["结束，dist 数组即为最短路径"]

C 实现：用数组模拟最小堆作为优先队列。

// ---------- 最小堆优先队列 ----------
typedef struct { int dist; int vertex; } PQNode;

typedef struct { PQNode* data; int size; int cap; } MinPQ;

void pq_init(MinPQ* pq, int cap) {
 pq->data = malloc(cap * sizeof(PQNode));
 pq->size = 0; pq->cap = cap;
}
void pq_destroy(MinPQ* pq) { free(pq->data); }

static void pq_swap(PQNode* a, PQNode* b) {
 PQNode t = *a; *a = *b; *b = t;
}

void pq_push(MinPQ* pq, int dist, int v) {
 int i = pq->size++;
 pq->data[i] = (PQNode){dist, v};
 while (i > 0) {
 int p = (i - 1) / 2;
 if (pq->data[p].dist <= pq->data[i].dist) break;
 pq_swap(&pq->data[p], &pq->data[i]);
 i = p;
 }
}

int pq_pop(MinPQ* pq, int* out_dist, int* out_v) {
 if (pq->size == 0) return -1;
 *out_dist = pq->data[0].dist;
 *out_v = pq->data[0].vertex;
 pq->data[0] = pq->data[--pq->size];
 int i = 0;
 while (1) {
 int smallest = i;
 int left = 2 * i + 1, right = 2 * i + 2;
 if (left < pq->size && pq->data[left].dist < pq->data[smallest].dist)
 smallest = left;
 if (right < pq->size && pq->data[right].dist < pq->data[smallest].dist)
 smallest = right;
 if (smallest == i) break;
 pq_swap(&pq->data[i], &pq->data[smallest]);
 i = smallest;
 }
 return 0;
}

int pq_empty(MinPQ* pq) { return pq->size == 0; }
// ---------- 堆结束 ----------

void dijkstra(WeightedGraph* g, int start, int* dist) {
 for (int i = 0; i < g->V; i++) dist[i] = INT_MAX / 2;
 dist[start] = 0;

 MinPQ pq;
 pq_init(&pq, g->V * 2);
 pq_push(&pq, 0, start);

 while (!pq_empty(&pq)) {
 int d, u;
 pq_pop(&pq, &d, &u);
 if (d != dist[u]) continue; // 过期条目跳过

 for (WeightedAdjNode* cur = g->adj[u]; cur; cur = cur->next) {
 int v = cur->vertex, w = cur->weight;
 if (dist[u] + w < dist[v]) {
 dist[v] = dist[u] + w;
 pq_push(&pq, dist[v], v);
 }
 }
 }
 pq_destroy(&pq);
}

Kruskal 最小生成树

Kruskal 的核心思想：将所有边按权重排序，从小到大依次加入，若加入后不形成环则保留，直到有 V-1 条边。

flowchart LR
 A["所有边按 w 排序"] --> B["依次取最小边 (u,v,w)"]
 B --> C{"u 和 v 已连通？"}
 C -->|否| D["加入此边，合并 u 和 v"]
 C -->|是| E["跳过"]
 D --> F{"已有 V-1 条边？"}
 E --> B
 F -->|否| B
 F -->|是| G["生成树完成"]

C 实现需要并查集，这里直接内联一个简易版：

#include <stdlib.h>

typedef struct { int u, v, w; } KEdge;

int kedge_cmp(const void* a, const void* b) {
 return ((KEdge*)a)->w - ((KEdge*)b)->w;
}

static int kruskal_find(int* parent, int x) {
 return parent[x] == x ? x : (parent[x] = kruskal_find(parent, parent[x]));
}

int kruskal(int V, KEdge* edges, int E) {
 int* parent = malloc(V * sizeof(int));
 int* rank = calloc(V, sizeof(int));
 for (int i = 0; i < V; i++) parent[i] = i;

 qsort(edges, E, sizeof(KEdge), kedge_cmp);

 int total_weight = 0, cnt = 0;
 for (int i = 0; i < E && cnt < V - 1; i++) {
 int pu = kruskal_find(parent, edges[i].u);
 int pv = kruskal_find(parent, edges[i].v);
 if (pu != pv) {
 if (rank[pu] < rank[pv]) { int t = pu; pu = pv; pv = t; }
 parent[pv] = pu;
 if (rank[pu] == rank[pv]) rank[pu]++;
 total_weight += edges[i].w;
 cnt++;
 }
 }
 free(parent); free(rank);
 return total_weight;
}

---

常用算法复杂度

算法	用途	时间复杂度	条件
BFS	无权最短路径、层序遍历	O(V+E)	任意图
DFS	遍历、环检测、连通分量	O(V+E)	任意图
Dijkstra	单源最短路径	O((V+E)logV)	非负权
Bellman-Ford	单源最短路径（可负权）	O(VE)	可检负环
Floyd-Warshall	全源最短路径	O(V^3)	稠密图
Kruskal	最小生成树	O(E log E)	任意图
Prim	最小生成树	O((V+E)logV)	任意图

Dijkstra 手算轨迹

给定加权有向图（5 个顶点 0-4），源点 = 0：

graph LR
    0 -->|10| 1
    0 -->|3| 2
    1 -->|1| 3
    1 -->|2| 4
    2 -->|2| 3
    3 -->|4| 4

边：(0→1,10), (0→2,3), (1→3,1), (1→4,2), (2→3,2), (3→4,4)

步	选取 u	dist[] 变化	邻居松弛
初始	—	[0,∞,∞,∞,∞]	—
1	0 (dist=0)	[0,10,3,∞,∞]	0→1: 0+10=10, 0→2: 0+3=3
2	2 (dist=3)	[0,10,3,5,∞]	2→3: 3+2=5
3	3 (dist=5)	[0,10,3,5,9]	3→4: 5+4=9
4	4 (dist=9)	[0,10,3,5,9]	4 无出边
5	1 (dist=10)	[0,10,3,5,9]	1→3: 10+1=11>5 不更新, 1→4: 10+2=12>9 不更新

最终 dist = [0, 10, 3, 5, 9]。从 0 到各点的最短距离：0→0=0, 0→1=10, 0→2=3, 0→3=5, 0→4=9。

核心推演：Dijkstra

4 个顶点，源点 = 0，边：(0→1,5), (0→2,1), (1→3,2), (2→1,3), (2→3,7)。求 dist[]。

答案：

步	u	dist[]	松弛
初始	—	[0,∞,∞,∞]	—
1	0	[0,5,1,∞]	0→1:5, 0→2:1
2	2 (dist=1)	[0,4,1,∞]	2→1: 1+3=4<5 更新
3	1 (dist=4)	[0,4,1,6]	1→3: 4+2=6
4	3 (dist=6)	[0,4,1,6]	—

最终 dist = [0, 4, 1, 6]。

Kruskal 手算轨迹

6 个顶点（0-5），边按权重排序后依次加入：

步	边	w	Find(u), Find(v)	动作	已选边数
1	(1,4)	1	1≠4	选入	1
2	(3,4)	2	3≠4	选入	2
3	(0,3)	3	0≠3	选入	3
4	(2,5)	4	2≠5	选入	4
5	(0,4)	5	0 和 4 已连通（0→3→4）	跳过（成环）	4
6	(1,3)	6	1 和 3 已连通（1→4→3）	跳过（成环）	4
7	(2,3)	7	2≠3	选入	5

5 条边（V-1=5），MST 总权重 = 1+2+3+4+7 = 17。

核心推演：Kruskal

5 个顶点（0-4），边：(0,1,2), (0,2,5), (1,2,1), (1,3,6), (2,3,3), (3,4,4)。画出 MST。

答案：

按权重排序：(1,2,1), (0,1,2), (2,3,3), (3,4,4), (0,2,5), (1,3,6)

步	边	w	动作
1	(1,2)	1	选入
2	(0,1)	2	选入
3	(2,3)	3	选入
4	(3,4)	4	选入
5	(0,2)	5	跳过（0-1-2 已连通）
6	(1,3)	6	跳过（1-2-3 已连通）

MST 边：(1,2,1), (0,1,2), (2,3,3), (3,4,4)，总权重 = 10。

---

应用场景

• 地图导航: 加权图 + Dijkstra/A* 寻路
• 社交网络: 好友推荐（二度好友）、影响力分析（连通分量大小）
• 包依赖管理: 有向无环图（DAG）+ 拓扑排序确定安装顺序

---

练习

题号	题目	说明
743	网络延迟时间	Dijkstra
1584	连接所有点的最小费用	最小生成树
200	岛屿数量	BFS/DFS 遍历
133	克隆图	BFS/DFS + 哈希
207	课程表	拓扑排序

力扣 (LeetCode) 有对应题型，竞赛方向推荐力扣/Codeforces。

动手实验

编号	题目	说明
E1	邻接矩阵 vs 邻接表空间对比	随机生成稀疏图（E = 2V）和稠密图（E = V^2/4），分别用邻接矩阵和邻接表存储，比较内存占用和遍历耗时
E2	Dijkstra 优先级队列必要性验证	分别用”优先队列”和”每次 O(V) 扫描”实现 Dijkstra，对顶点数 V=10000, E=50000 的图运行，对比耗时，验证堆优化从 O(V^2) 到 O(E log V) 的差距
E3	DFS/BFS 遍历树对比	对同一个图分别用 DFS 和 BFS 生成遍历树，打印两种遍历树的结构（边集），观察前驱子图与最短路径树的结构差异
